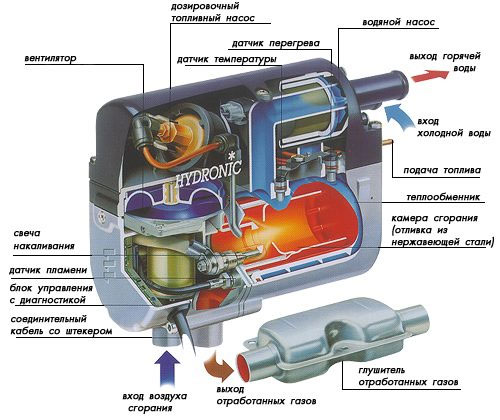

Принципиальная схема работы жидкостнного отопителя ГИДРОНИК

Отопитель

Жидкостные отопители ГИДРОНИК предназначены совместно с отопительной системой автомобиля для предпускового подогрева двигателей легковых и грузовых автомобилей, для обогрева кабин и для удаления обледенения стекол автомобиля.

ГИДРОНИК подключается к системе охлаждения, электробортовой сети автомобиля и топливной системе. Нагрев жидкости в системе охлаждения автомобиля происходит за счет тепла, выделяемого в отопителе при сгорании топлива, которое используется в автомобиле.

При включении ГИДРОНИКа включается контрольная лампочка на органе управления (таймере или мини-таймере) и начинается обратный отсчет времени работы отопителя (продолжительность работы от 1 до 120 мин.). Начинает работать водяной насос и при циркуляции жидкости происходит измерение температуры жидкости в системе охлаждения автомобиля датчиком температуры. В зависимости от температуры могут устанавливаться различные режимы работы Гидроника, при этом значения температур жестко запрограммированы в блоке управления. Далее по программе происходит предварительная продувка камеры сгорания отопителя при помощи вентилятора горелки и предварительный накал свечи накаливания, для удаления остатков продуктов горения из отопителя. Через 45 сек. происходит подача топлива дозировочным насосом. После образования стабильного пламени, которое контролируется датчиком пламени, происходит отключение свечи накаливания, а возгорание топливной смеси происходит от стенок камеры сгорания. Различные режимы работы отопителя обеспечиваются изменением состава топливной смеси поступаемой в камеру сгорания Гидроника (изменяется соотношение количества воздуха и количества топлива). Контроль за максимально допустимой температурой отопителя осуществляется датчиком перегрева. При достижении определенной температуры в системе охлаждения, дополнительное реле Гидроника включает штатный электровентилятор автомобиля, тем самым обеспечивается обогрев салона. При достижении температуры жидкости 85 град. прекращается подача топлива и воздуха в камеру сгорания Гидроника и происходит переход отопителя в режим ожидания, при котором продолжает работать только водяной насос. При падении температуры жидкости отопитель снова включается, до истечения времени работы заданного на органе управления.
